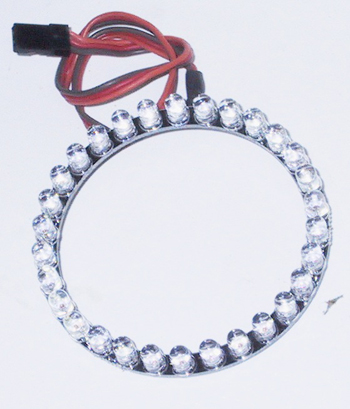

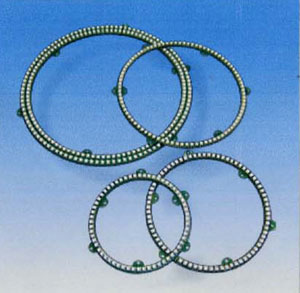

Anneau Afterburner 30 LED

Diamètre intérieur : 60mm

Diamètre extérieur : 71mm

Poids : 12 grs

Connectique : standard JR

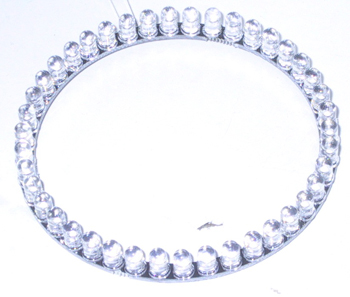

Anneau Afterburner 42 LED

Diamètre intérieur : 80mm

Diamètre extérieur : 91mm

Poids : 22 grs

Connectique : standard JR

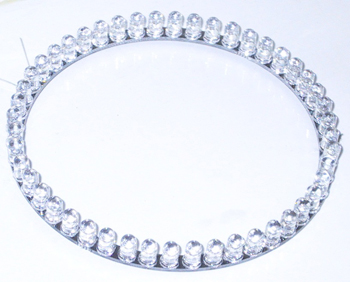

Anneau Afterburner 48 LED

Diamètre intérieur : 95mm

Diamètre extérieur : 106mm

Poids : 24 grs

Connectique : standard JR

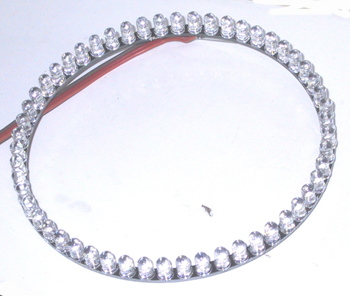

Anneau Afterburner 54 LED

Diamètre intérieur : 110mm

Diamètre extérieur : 121mm

Poids : 26 grs

Connectique : standard JR

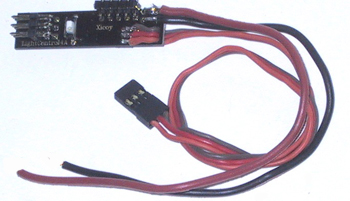

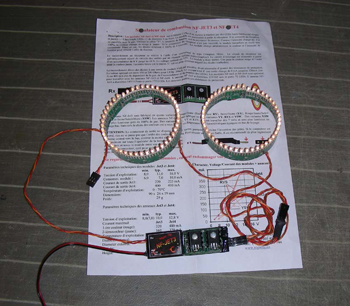

Controleur Afterburner

Poids : 10 grs

Connectique : standard JR

Alimentation : 7.2V

Aperçu des différents types :

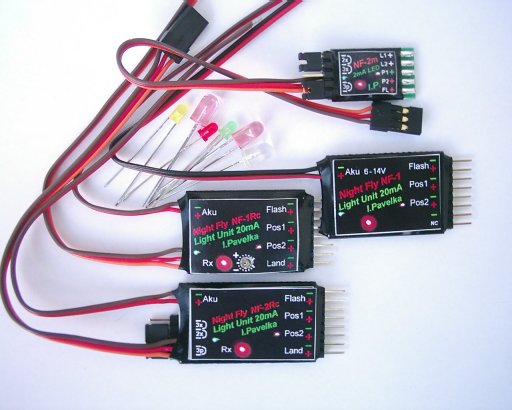

Les modules de la gamme NF-1représentent la gamme type de base et sont utilisés pour l´éclairage des maquettes et modèles Slow et ParkFly, pour les vols de nuits. Ils sont destinés à alimenter les diodes LED avec un courant nominal de 20 mA

NF-1 est un modèle non géré. Il possède deux circuits éclairant en permanence pour les feux de position et un circuit de feux flashs clignotant 1x par seconde. NF-1RC est un module NF-1 auquel a été rajouté un circuit de feux d´atterrissage qu´il est possible d´enclencher par le biais d´un signal venant du récepteur.

Les circuits du récepteur sont galvaniquement séparés de ceux des feux et ce, à l´aide d´un élément optique.

Par rapport aux modules NF-1, les modules de la gamme NF-2 permettent en plus de régler le nombre d´impulsions des feux flashs (une, deux ou trois) et ce, à l´aide de raccords.

Un clignotement constant des feux d´atterrissage et des flashs indiquera que le récepteur a perdu le signal.

L´inter connecteur « 3P » permet de sélectionner le mode de commande à trois positions des feux. Un connecteur débranché signifie un mode de commande à deux positions (Fly / Land). Dans ce régime (qui correspond à la fonction NF-1RC), les feux de positions et anti-collisions sont allumés en permanence et les feux d´atterrissage sont commandés à partir de l´émetteur. En mode à trois positions (Off / Fly / Land), l´étendue standard de l´écart du servo sera répartie à peu près en trois tiers. Dans le premier tiers, tous les feux sont éteints, les feux de positions et les feux anti-collisions s´allument dans le deuxième tiers et les feux d´atterrissage viennent s´y ajouter dans le troisième tiers

Il est également possible d´utiliser le module en régime non commandé, sans qu´un connecteur soit raccordé au récepteur. Dans ce cas, les feux de positions et les flashs commenceront à fonctionner dès que vous aurez allumé la tension d´alimentation. L´inter connecteur « 3P » peut être alors utilisé pour commander les feux d´atterrissage. Lorsque cet inter connecteur n´est pas raccordé, les feux d´atterrissage sont allumés, ils seront éteints lorsque cet inter connecteur sera raccordé

NF-2RC est destiné à l´alimentation des diodes LED avec un courant de 20 mA. NF-2m est une mini version pour une 5 mA alimentée directement à partir du récepteur. Ces modules sont utilisés pour éclairer les légers et petits modèles SlowFly. Pour les mini maquettes, il est éventuellement possible de commander une version à 2 mA. Il est possible de raccorder 5 à 6 diodes : 2-3x position, 1x anti-collision et 2x atterrissage.

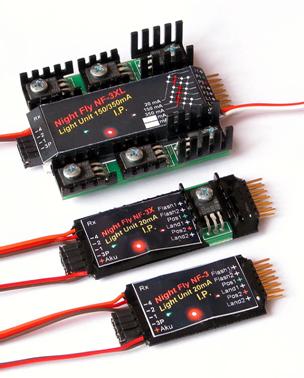

Les modules de la gamme NF-3 élargissent encore les possibilités des feux flashs et celles des feux d´atterrissage. Ils sont utilisés pour l´éclairage des maquettes en plastique, allant des petits modèles Indoor et des hélicoptères jusqu´aux plus grands modèles, ainsi que pour les vols de nuit. Ils sont destinés à l´alimentation des diodes LED avec un courant de 5 mA, 20 mA, 80 mA, 120 mA, 150 mA et 350 mA, mais aussi pour l´alimentation d´ampoules allant jusqu´à 0,7 A. Ces modules ont deux circuits de feux de position, deux circuits de feux d´atterrissage et deux circuits de feux flashs. L´enclenchement et le débranchement du second circuit d´atterrissage dispose d´une temporisation d´une seconde par rapport au premier circuit. Cela permet au pilote d´obtenir un effet d´éclairage progressif. Tout comme sur la gamme NF-2, l´inter connecteur « 3P » permet de sélectionner un régime de commande des feux à deux ou à trois positions. Le clignotement des modules indique que le récepteur a perdu le signal.

Les deux circuits de feux flash clignotent avec une fréquence d´une seconde. Les trois inter connecteurs (1, 2, 4) permettent de sélectionner une des huit combinaisons de flashs.

Le NF-3m est une mini version pour diode LED 5 mA destinée aux modèles Indoor et ParkFly. Elle est également fournie en version non commandée, comme le NF-3mNC. Elle est éventuellement équipée et préparée pour des modèles concrets, comme par exemple le NF-3mEC pour les hélicoptères EasyCopter LeNF-3RC est destiné à l´alimentation de diodes 20 mA. Il est également possible d´utiliser ce module comme base pour vos propres constructions d´excitation des transistors de puissance MOSFET. Par rapport au NF-3RC, le NF-3X (eXtra) est renforcé d´un second circuit d´atterrissage permettant d´alimenter des réflecteurs de 80, 120, 150 ou éventuellement 350 mA. Le NF-3XL (eXtra Large) peut être commandé avec tous les circuits réglés en fonction de vos souhaits et ce, pour 80, 120, 150 ou 350 mA.

Le réglage typique est Pos = 80 à 150, Flash = 120 à 350 et Land = 120 à 700 mA. De plus, on y a ajouté un circuit d´éclairage intérieur 20 mA qui permet d´éclairer la cabine ou de sous-éclairer le tableau de bord. Ce circuit est raccordé en même temps que les feux de position. Il est également possible de commander un équipement permettant l´enclenchement d´ampoules 0,5 A et de blocs LED allant jusqu´à 1,4 A.

Comparaison des modules:

Courant circuits

2p: le commutateur à deux positions se commute comme suit : position 1 = P+F, position 2 = P+F+L.
3p: le commutateur à troix positions se commute comme suit : pos. 1 = éteint, pos. 2 = P+F, pos. 3 = P+F+L
2p/3p: signifie que le module permet de sélectionner entre modes à 2 ou à 3 positions
